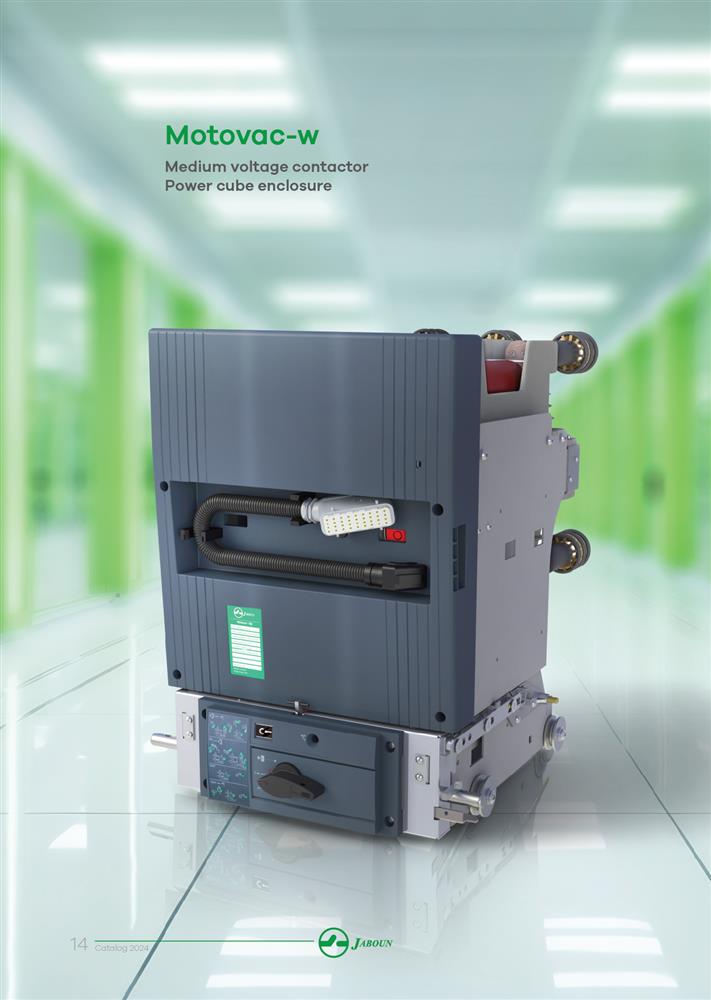

MOTOVAC-W 12kV
کنتاکتور MOTOVAC-W 12kV ساخت شرکت جابون مناسب برای ولتاژ نامی 12 کیلو ولت است که از فناوری پیشرفته قطعکننده خلأ (VI) بهره میبرد. این فناوری برای سوئیچینگ پُرتکرار، قطع جریان هجومی موتورها و محافظت در برابر خطا، اضافهبار و اتصال کوتاه بهکار میرود.کنتاکتورهای ولتاژ متوسط مبتنی بر خلأ، سازگار با محیطزیست بوده و توانایی سوئیچینگ مطمئن جریانهای پرقدرت و انتقال جریان نامی پیوسته را بدون نیاز به سیستم خنککننده اجباری دارا میباشند.
توضیحات تکمیل
ویژگیها و مزایا:
- کنترل فرسایش کنتاکتها منجر به طول عمر طولانی و عملکرد بدون نیاز به تعمیر و نگهداری میشود.
- جنس سخت ماده کنتاکت چسبندگی کنتاکتها در محیط خلأ را به حداقل رسانده و برای کاربردهای با جریان بالا ایدهآل است.
- حذف آلودگی ناشی از جو: از آنجا که لایههای اکسید و خوردگی نمیتوانند روی کنتاکتها تشکیل شوند، این مشکل کاملاً حذف شده است.
- بدون نویز و قوسدیدگی (فلش): تمامی قوس الکتریکی در داخل محفظه قطعکننده خلأ محدود میشود.
- سازگار با محیطزیست: برخلاف سایر فناوریها که از گاز SF6 (گازی بسیار خطرناک) برای عایقکاری استفاده میکنند، قطعکنندههای خلأ، عملیات قطع جریان را در خلأ انجام داده و هیچ گاز گلخانهای یا سمی منتشر نمیکنند.
- جریان قطعشدگی (چاپینگ) متوسط پایین منجر به اسپایک ولتاژ لحظهای القایی حداقلی میشود؛ در نتیجه اغلب نیازی به استفاده از وسایل حفاظتکننده (ساپرسور) نیست.
- خاصیت دیالکتریک خلأ امکان قرارگیری کنتاکتها در فاصله بسیار نزدیک به هم را فراهم کرده و این امر، طراحی قطعکنندهها را در ابعاد کوچکتر ممکن میسازد.
- عایقبندی جامد عملکرد دیالکتریک خارجی را افزایش میدهد.
ثبت شد.
هنوز نظری ثبت نشده است. شما اولین نفر باشید!
مشخصات فنی
| استانداردها | IEC 62271-106 |
| ولتاژ نامی (Ue) | حداکثر 12 کیلو ولت (در فرکانس 50 هرتز) |
| ولتاژ مقاومت با فركانس شبكه به مدت 1 دقيقه | 28kV r.m.s |
| ولتاژ مقاومت در برابر ضربه (1.2/50) | 75kV (peak) |
| جریان نامی | 400 آمپر |
| جریان مجاز حرارتی | 400 آمپر |
| جریان اتصال کوتاه (Ik) | حداکثر 6 کیلوآمپر، 1 ثانیه / 2.4 کیلوآمپر، 30 ثانیه |
| حداکثر جریان اتصال کوتاه (Ip) | حداکثر 15 کیلوآمپر، 1 ثانیه / 6 کیلوآمپر، 30 ثانیه |
| حداکثر جریان اتصال کوتاه قابل تحمل هنگام قطع (Isc) | حداکثر 3.2 کیلوآمپر ( در رده AC-4 ) |
| حداکثر جریان اتصال کوتاه قابل تحمل هنگام وصل (Ima) | حداکثر 4 کیلوآمپر ( در رده AC-4 ) |
| کلاس کاری | Class 30 |
| ردههای بهرهبرداری | AC-1 تا AC-4 |
| توان نامی برای سویچینگ ترانسفورماتوری (kVA) | حداکثر 4000 کیلو ولت آمپر |
| توان نامی برای سویچینگ موتوری (kW) | حداکثر 3500 کیلو وات |
| توان نامی برای سویچینگ خازنی (kVAR) | حداکثر 3000 کیلو وار |
| استقامت مکانیکی (تعداد دفعات عملکرد مکانیکی) | 1,000,000 بار |
| استقامت الکتریکی (تعداد دفعات قطع و وصل زیر بار) | 300,000 بار |
| ولتاژ تغذیه - جریان متناوب | 110 ~ 240 VAC |
| ولتاژ تغذیه - جریان مستقیم | 24 ~ 48 VDC و 110 ~ 250 VDC |
