NEX 17.5kV

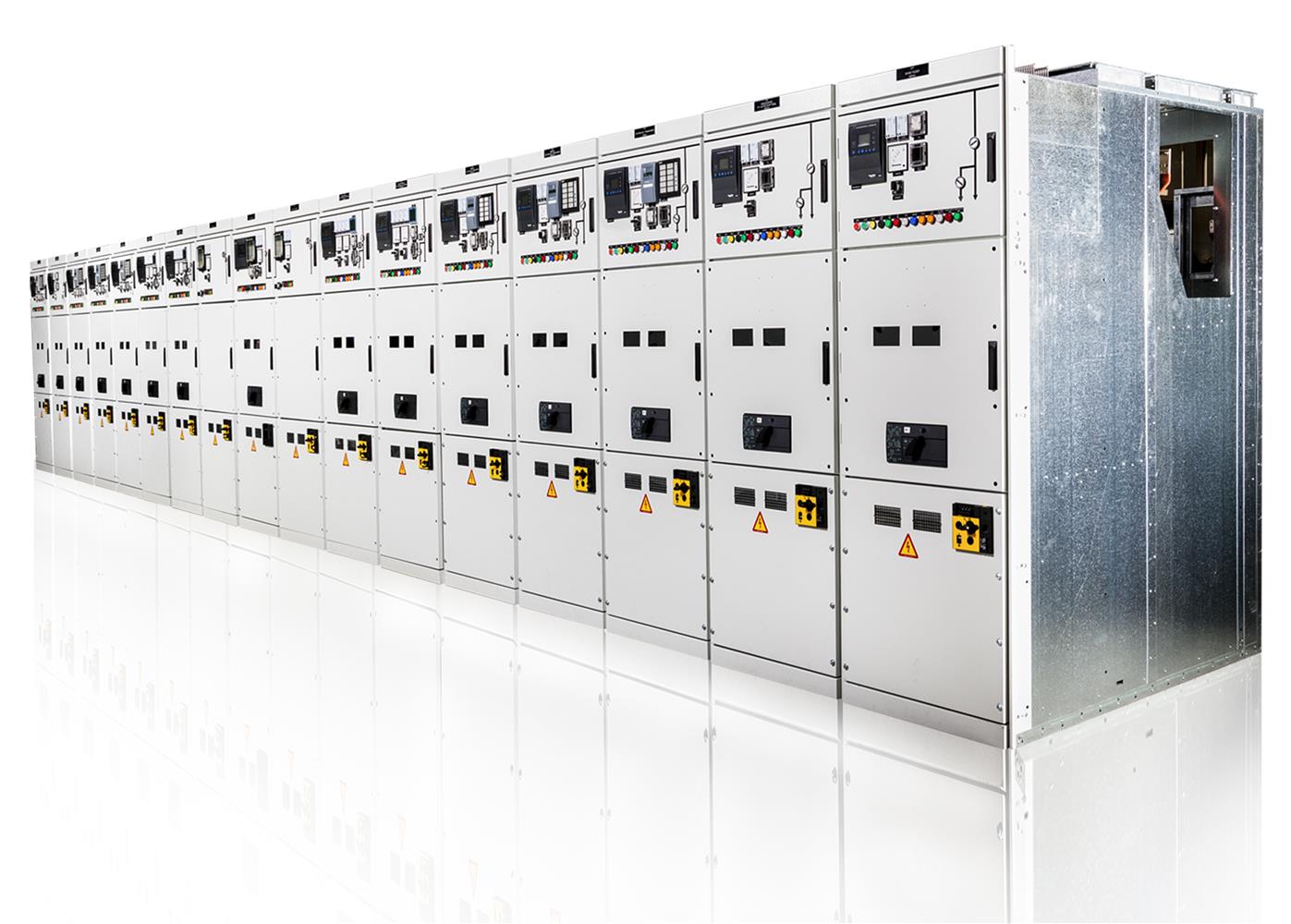

تابلو kVNEX-17.5 یک تابلو فشار متوسط تحت لیسانس شرکت اشنایدر الکتریک است که برای سطح ولتاژ نامی کمتر 17.5 کیلو ولت طراحی شده و در شبکههای توزیع، حفاظت و کنترل در تأسیسات صنعتی و پستهای برق به کار میرود. این تابلو قابلیت تحمل جریان نامی تا 3150 آمپر و قدرت قطع اتصال کوتاه 40 کیلو آمپر به مدت 3 ثانیه را دارا میباشد. ساختار آن به صورت Metal-Clad طراحی شده و بدنه تابلو از ورق گالوانیزه با مقاومت مکانیکی، دوام و محافظت بالا در برابر خوردگی ساخته شده است. تابلو kVNEX-17.5 مطابق الزامات استاندارد IEC 62271-200 تولید شده و قابلیت اطمینان، ایمنی عملیاتی و پایداری عملکردی بالایی را در محیطهای صنعتی فراهم مینماید.
توضیحات تکمیل
شرایط دمای محیط تابلو:
- حداکثر دمای محیط: 40°C ≥
- میانگین دما در یک بازه ۲۴ ساعته: 35°C ≥
- حداقل دمای محیط: -5°C ≤
ارتفاع نصب:
- حداکثر ارتفاع مجاز نصب: تا 1000 متر از سطح دریا
- در ارتفاعهای بیش از 1000 متر، تابلو مشمول ضرایب کاهشی استاندارد میشود.
رطوبت :
- میانگین رطوبت نسبی 24 ساعته: ≤ 95%
- میانگین رطوبت نسبی یکماهه: ≤ 90%
- میانگین فشار بخار 24 ساعته: ≤ 2.2 کیلو پاسکال
- میانگین فشار بخار یکماهه: ≤ 1.8 کیلو پاسکال
ثبت شد.
هنوز نظری ثبت نشده است. شما اولین نفر باشید!
مشخصات فنی
| استانداردها | IEC 62271-1 و IEC 62271-200 |
| ولتاژ نامی (Ue) | حداکثر 17.5 کیلو ولت (در فرکانس 60 و 50 هرتز) |
| ولتاژ مقاومت با فركانس شبكه به مدت 1 دقيقه | 38kV r.m.s |
| ولتاژ مقاومت در برابر ضربه (1.2/50) | 95kV (peak) |
| جریان نامی | حداکثر 2500 آمپر (3150 آمپر با مشورت شرکت جابون) |
| جریان اتصال کوتاه (Icw) | حداکثر 40 کیلوآمپر، 3 ثانیه |
| حداکثر جریان کلید | حداکثر 2500 آمپر (3150 آمپر با مشورت شرکت جابون) |
| کلاس حفاظتی و عملکردی | LSC2B-PM |
| کلاس حفاظت در برابر قوس داخلی | AFLR |
| درجه حفاظت | حداکثر IP41 |
| استحکام مکانیکی | IK10 |
| شاخص آلودگی | 3 |
| ارتفاع (میلیمتر) | 2320 |
| عرض (میلیمتر) | 650/800/900 |
| عمق (میلیمتر) | 1595/1780/2280 |
| موقعیت اتصال کابل / باسداکت | پایین / بالا |
| نوع دسترسی | جلو / پشت |
